Budowa i działanie mikroskopu optycznego – jak to wygląda?

Mikroskop optyczny jest niezbędnym narzędziem w licznych dyscyplinach naukowych, umożliwiającym obserwację niewidocznych gołym okiem obiektów^[1]. W artykule przedstawione są informacje o jego kluczowych elementach – obiektywie, okularze i kondensorze. Przybliżony jest także sposób działania tego urządzenia. Dodatkowo, artykuł wyjaśnia, jak światło przemieszcza się przez mikroskop oraz jakie techniki oświetleniowe mogą poprawić jakość obrazu.

Co to jest mikroskop optyczny i do czego służy

Mikroskop optyczny, znany również jako mikroskop świetlny, umożliwia obserwację mikroorganizmów oraz innych małych obiektów, które są niewidoczne bez pomocy przyrządów. Działa na zasadzie wykorzystania światła do tworzenia powiększonego obrazu, co pozwala dostrzec szczegóły normalnie niewidoczne. Te urządzenia znajdują szerokie zastosowanie w laboratoriach naukowych, medycynie oraz edukacji.

Mikroskop optyczny może powiększyć obiekty nawet do 1500 razy, co oznacza, że stają się one znacznie większe niż w rzeczywistości. Kluczową rolę odgrywa tu jego zdolność rozdzielcza, która wpływa na to, jakie detale można dostrzec oddzielnie.

Te mikroskopy są wykorzystywane do badania preparatów biologicznych, takich jak komórki i tkanki, a także w analizie materiałów w różnych dziedzinach nauki. Mikroskopia pozwala na badanie struktury i funkcji mikroorganizmów, co jest niezwykle ważne w diagnostyce medycznej oraz badaniach naukowych^[4]. Oprócz powiększania obrazu, mikroskop optyczny go odwraca, co ma znaczenie podczas analizy uzyskanych wyników.

Jak mikroskop optyczny pozwala zobaczyć to, co niewidoczne gołym okiem

Mikroskop optyczny umożliwia dostrzeżenie detali niewidocznych gołym okiem, powiększając obiekty i poprawiając ich rozdzielczość. Działa dzięki połączeniu powiększenia kątowego i liniowego, co pozwala analizować strukturę. Istotna jest tutaj rozdzielczość, która określa najmniejszą odległość między dwoma punktami, widocznymi jako oddzielne. Mikroskop tworzy zarówno obrazy pozorne, jak i rzeczywiste, umożliwiając dokładne badanie mikroorganizmów. Dzięki aperturze numerycznej (NA) i redukcji aberracji, w tym chromatycznej, uzyskujemy wyraźny obraz. Obserwacje za pomocą mikroskopu mają nieocenioną wartość w dziedzinie biologii i medycyny.

Elementy budowy mikroskopu optycznego

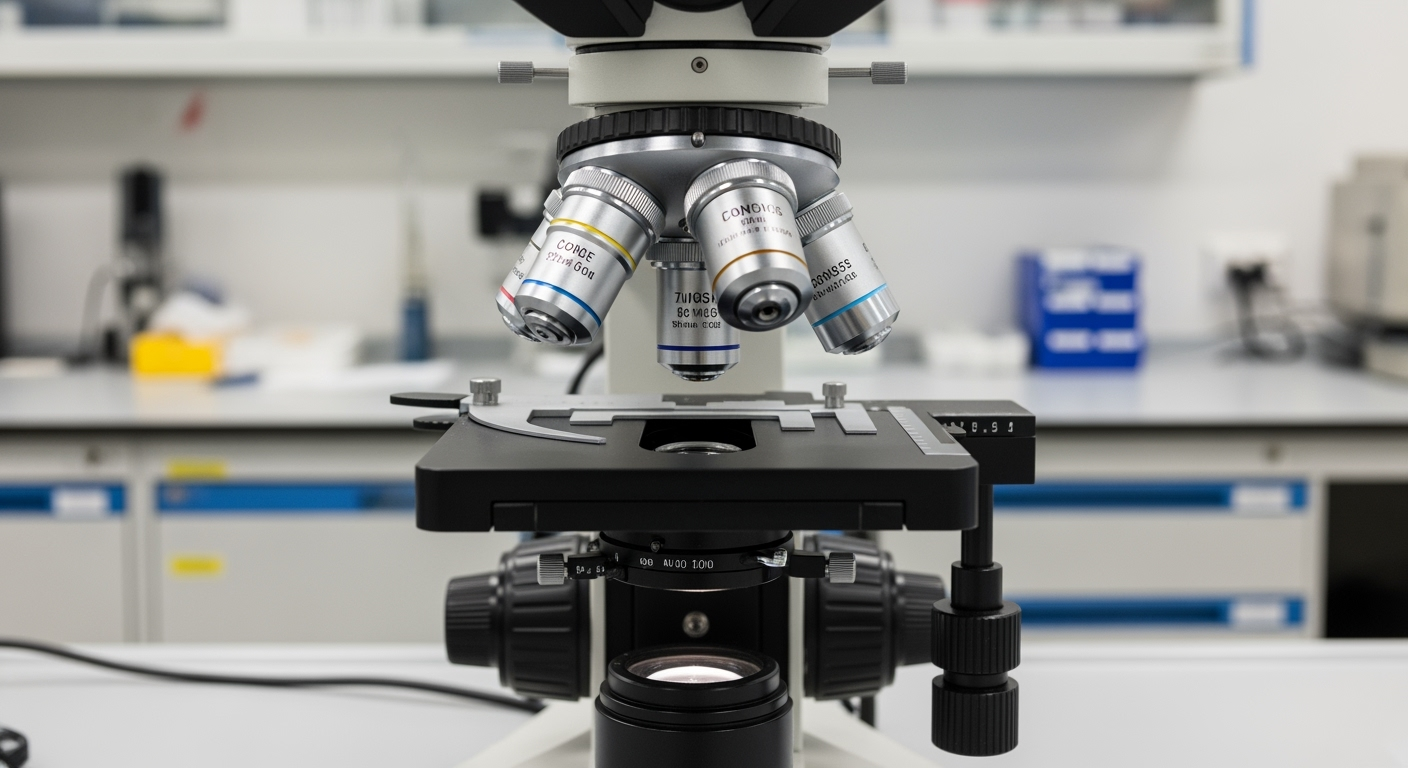

Mikroskop optyczny funkcjonuje dzięki kilku istotnym komponentom. Kluczowe elementy w jego układzie optycznym to obiektyw, okular oraz kondensor. Obiektyw jest odpowiedzialny za początkowe powiększenie oraz jakość generowanego obrazu. Z kolei okular, przez który zaglądamy, dodatkowo zwiększa obraz utworzony przez obiektyw. Kondensor natomiast koncentruje światło na preparacie, co poprawia jego jasność i kontrast.

W skład układu mechanicznego wchodzą:

• tubus,
• statyw,
• śruby regulacyjne.

Tubus to rurka z soczewkami, która łączy obiektyw z okularem. Statyw zapewnia stabilność mikroskopu i umożliwia jego precyzyjne ustawienie. Śruby regulacyjne pomagają uzyskać ostrość obrazu. Wszystkie te elementy współpracują ze sobą, tworząc system pozwalający na szczegółową obserwację mikroskopijnych obiektów.

Główne części optyczne: obiektyw, okular i kondensor

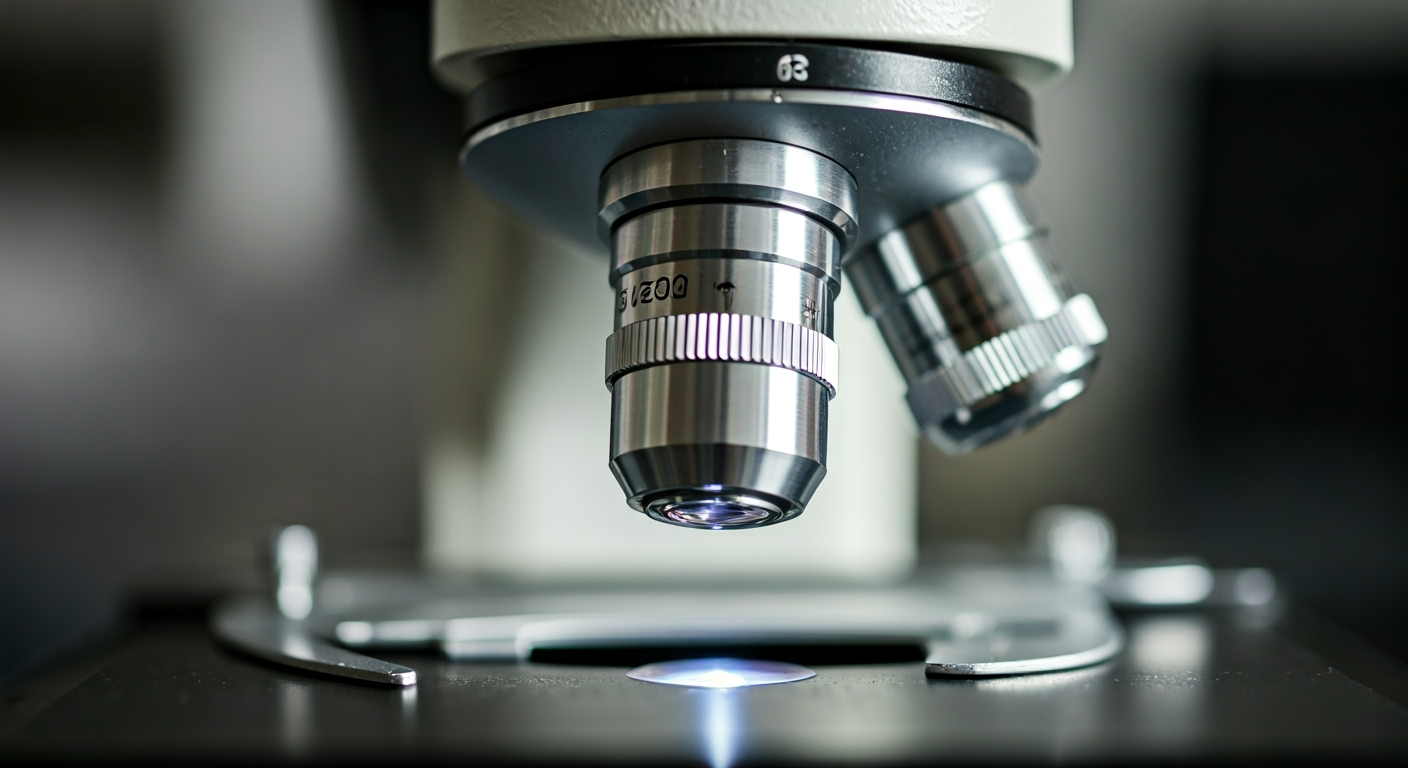

Obiektyw, okular oraz kondensor to najważniejsze elementy optyczne w mikroskopie świetlnym. Obiektyw składa się z zespołu soczewek, które odpowiadają za powiększenie i wyostrzenie obrazu^[7]. Na przykład, soczewka wypukła skupia promienie świetlne, tworząc powiększony obraz badanej próbki. Okular, umieszczony na końcu tubusa mikroskopu, dodatkowo zwiększa ten obraz, umożliwiając jego dokładną obserwację. Kondensor natomiast skupia światło na próbce, co gwarantuje równomierne oświetlenie i poprawia jakość widoczności^[7].

Te elementy współdziałają, aby dostarczać precyzyjne i wyraźne obrazy, co jest kluczowe w badaniach biologicznych i analizach materiałowych.

Układ mechaniczny: tubus, statyw i śruby regulacyjne

Układ mechaniczny mikroskopu składa się z kilku istotnych komponentów, które gwarantują jego prawidłowe działanie oraz solidność. Tubus łączy obiektyw z okularem, co odgrywa kluczową rolę dla jakości uzyskiwanego obrazu. Statyw z kolei zapewnia wsparcie i stabilność urządzenia podczas obserwacji.

Śruby regulacyjne, takie jak makrometryczna i mikrometryczna, umożliwiają precyzyjne ustawienie ostrości. Śruba makrometryczna jest przeznaczona do szybkiego, zgrubnego dostosowania ostrości, podczas gdy śruba mikrometryczna pozwala na szczegółowe dopracowanie obrazu. Współdziałanie tych elementów pozwala na uzyskanie wyrazistych i szczegółowych obrazów w trakcie pracy z mikroskopem optycznym.

Jak działa mikroskop optyczny

Mikroskop optyczny wykorzystuje światło do tworzenia powiększonego obrazu obserwowanego obiektu. Początkowo promienie świetlne padają na preparat, a następnie przechodzą przez obiektyw, który odpowiada za pierwsze powiększenie. Dzięki niemu powstaje rzeczywisty, powiększony i odwrócony obraz, który wędruje przez tubus do okularu.

Okular pełni rolę lupy, jeszcze bardziej zwiększając obraz uzyskany z obiektywu. Całkowite powiększenie mikroskopu uzyskuje się, mnożąc powiększenie liniowe obiektywu przez powiększenie kątowe okularu. Dla uzyskania ostrego obrazu kluczowa jest apertura numeryczna (NA), która wpływa na rozdzielczość i kontrast. Kondensor z kolei kieruje światło na preparat, co zapewnia odpowiednie oświetlenie i kontrast.

Droga światła przez mikroskop i jego wpływ na obraz

Światło w mikroskopie optycznym odgrywa fundamentalną rolę w tworzeniu obrazu. Jego podróż zaczyna się od źródła, które może być zarówno naturalne, jak światło dzienne, jak i sztuczne, na przykład lampa halogenowa. Następnie światło przechodzi przez kondensor, który koncentruje je na preparacie, dostarczając odpowiednie oświetlenie i kontrast.

Kiedy światło przenika przez preparat, trafia do obiektywu, gdzie powstaje powiększony obraz. Ten obiektyw tworzy rzeczywisty, powiększony i odwrócony obraz, który przemieszcza się przez tubus do okularu. Okular pełni rolę lupy, dodatkowo zwiększając obraz, co czyni go bardziej dostępnym do obserwacji.

Ścieżka światła przez mikroskop oraz jego precyzyjne ustawienie mają istotny wpływ na jakość uzyskanego obrazu. Kluczowa jest dokładna regulacja kondensora oraz dobór właściwego źródła światła, aby zapewnić odpowiednią jasność i szczegółowość widoku. Dodatkowo, techniki takie jak jasne pole czy ciemne pole modyfikują sposób prezentacji obrazu, umożliwiając analizę różnych cech badanych obiektów.

Techniki oświetlenia i ich wpływ na jakość obserwacji

Techniki oświetleniowe w mikroskopii optycznej odgrywają kluczową rolę w osiągnięciu wysokiej jakości i szczegółowości obserwacji. Kondensor pełni istotną funkcję, skupiając światło na preparacie, co gwarantuje równomierne oświetlenie i wyrazistość obrazu. Ważne jest również, jakie źródło światła zostanie wybrane — czy będzie to światło dzienne, czy też sztuczne, jak lampy halogenowe — ponieważ wpływa to na widoczność i kontrast szczegółów.

Stosowane są różnorodne techniki oświetlenia, takie jak:

• oświetlenie jasnego pola,
• ciemnego pola,
• kontrast fazowy.

Techniki te umożliwiają badanie różnych cech mikroorganizmów i struktur komórek. Dzięki nim można dostosować sposób wizualizacji do specyficznych wymagań badawczych. Te metody pozwalają uzyskać dokładniejsze informacje, co jest niezwykle istotne w dziedzinach takich jak biologia i medycyna.

---
